Injap Semak Palsu Percuma

Injap Semak Palsu Percuma dibekalkan oleh Pengeluar dan Kilang China untuk pembeli yang mencari injap sehala ayunan Inconel 600 untuk perkhidmatan oksigen. Dengan bahan tertentu, keperluan dimensi, piawaian pemeriksaan dan penyahgaraman perkhidmatan oksigen, ia tersedia untuk penyumberan projek—hubungi Hanno Valve untuk butiran teknikal dan sebut harga.

Hantar Pertanyaan

Penerangan Produk

Hanno Valve mengeluarkan Injap Semak Palsu Percuma di China untuk menuntut aplikasi perindustrian. Injap sehala jenis swing ini dihasilkan dengan bahan Inconel 600 dan direka untuk perkhidmatan oksigen. Semua bahagian injap menjalani rawatan nyahgris yang ketat sebelum penghantaran.

Reka Bentuk Injap Semak Ayun untuk Aliran Sehala

Injap sehala ialah injap automatik yang membenarkan bendalir mengalir ke satu arah dan menghalang aliran terbalik.

Injap Semak Palsu Percuma ini menggunakan cakera jenis swing. Cakera bergerak mengikut arah medium dan ditutup apabila aliran terbalik berlaku, membantu menghalang aliran balik dalam saluran paip.

Injap sesuai untuk aplikasi di mana perlindungan aliran terbalik diperlukan untuk saluran paip dan peralatan yang disambungkan.

Bahan Penempaan dan Inconel 600 Percuma

Injap ini dihasilkan menggunakan teknologi penempaan percuma. Berbanding dengan struktur tuangan konvensional, proses penempaan boleh memberikan sifat mekanikal yang lebih baik dan struktur butiran yang halus.

Injap menggunakan Inconel 600, aloi nikel-kromium yang digunakan untuk aplikasi yang memerlukan rintangan kakisan dan prestasi suhu tinggi.

Mengikut keperluan teknikal yang dibekalkan, bahan juga tertakluk kepada keperluan untuk komposisi kimia, rawatan haba, dan struktur metalografi.

Direka untuk Perkhidmatan Oksigen

Perkhidmatan oksigen meletakkan kepentingan khusus pada kebersihan komponen injap.

Untuk aplikasi ini, semua bahagian injap menjalani rawatan nyahgris yang ketat. Proses nyahgris adalah bahagian penting dalam menyediakan injap untuk perkhidmatan oksigen.

Keperluan teknikal yang dibekalkan juga menyatakan keperluan berkaitan kebersihan untuk injap dan komponennya.

Spesifikasi Teknikal

1. Bil Bahan (BOM)

TIDAK.	Nama Bahagian	Bahan
1	Badan Injap	INCONEL 600
2	Tempat duduk injap	INCONEL 600+STL
3	Cakera Injap	INCONEL 600+STL
4	Kacang Hex	INCONEL 600
5	Pencuci Rata	INCONEL 600
6	Pin Cotter	INCONEL 600
7	Lengan Rocker	INCONEL 600
8	Pin Dowel	INCONEL 625
9	Penahan	INCONEL 600
10	Cincin Injap Bawah	INCONEL 600
11	Palam Injap	INCONEL 600
12	Cincin Meterai	RPTFE
13	Melaraskan Cincin	INCONEL 600
14	Cincin Injap Atas	INCONEL 600
15	Bonet Injap	INCONEL 600
16	Bolt Mata	SS304
17	Stud Berbenang Penuh	INCONEL 625
18	Kacang Hex	INCONEL 600
19	Musim bunga	INCONEL X750
20	Tanda Larangan Minyak	SS304

2. Spesifikasi Dimensi

NB	d	L	D	D1	D2	P	b	f	n-Φd	E	F	R
5"	127.0	511	330	266.7	210	180.98	44.5	7.92	8-25	7.92	11.91	0.8

Piawaian Terpakai

Injap direka bentuk dan diuji mengikut piawaian yang dinyatakan dalam dokumentasi teknikal yang dibekalkan.

API 594

API 594 ditetapkan sebagai standard reka bentuk untuk injap sehala ini.

API 598

API 598 ditentukan untuk pemeriksaan injap dan ujian tekanan. Lukisan yang dibekalkan menentukan tekanan ujian cengkerang 154 bar, tekanan ujian tempat duduk 113 bar, dan ujian meterai tekanan rendah 6 bar.

ASME B16.5

Dimensi bebibir dan keperluan sambungan mengikut ASME B16.5 seperti yang dinyatakan dalam dokumentasi teknikal.

ASME B16.10

Dimensi bersemuka direka mengikut ASME B16.10.

Pemeriksaan dan Keperluan Kualiti

Keperluan teknikal yang dibekalkan oleh Hanno Valve menyatakan keperluan pemeriksaan yang meliputi bahan, bahagian yang mengandungi tekanan, komponen badan injap dan ujian akhir.

Keperluan termasuk:

Kawalan komposisi kimia untuk bahan yang ditentukan

Rawatan haba mengikut keperluan ASTM dan EN yang berkenaan

Pemeriksaan metalografi mengikut ASTM E381

Pemeriksaan UT dan PT 100% untuk bahagian yang mengandungi tekanan tertentu

Pemeriksaan RT 100% untuk komponen injap tuang yang ditentukan

Ujian tekanan mengikut keperluan API 598 yang ditentukan

Keperluan prestasi anti-statik

Rawatan penyahgris yang ketat untuk perkhidmatan oksigen

Untuk prestasi anti-statik, keperluan teknikal menentukan rintangan pembumian kurang daripada 10 Ω dan rintangan bebibir ke bebibir kurang daripada 0.03 Ω.

Butiran Pembuatan

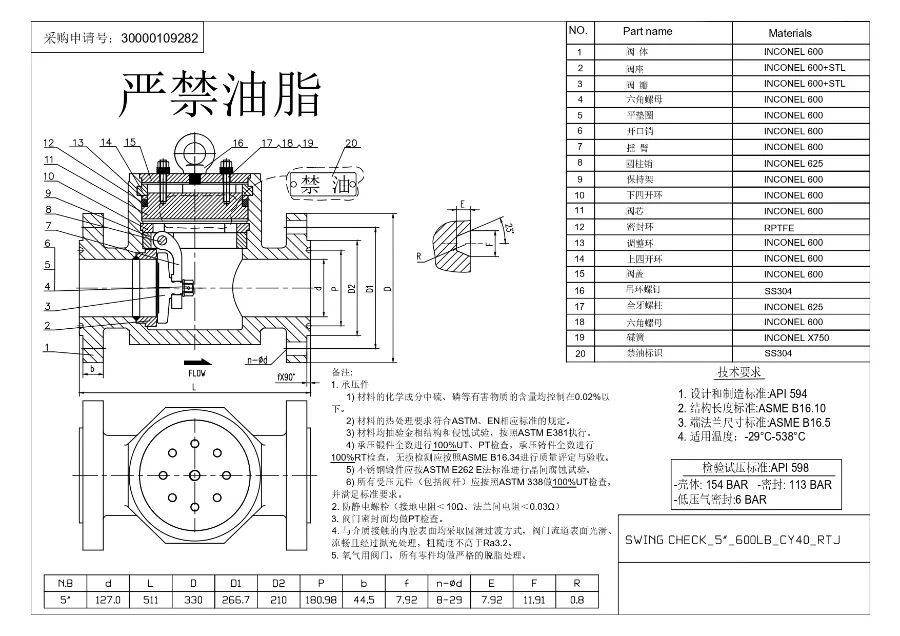

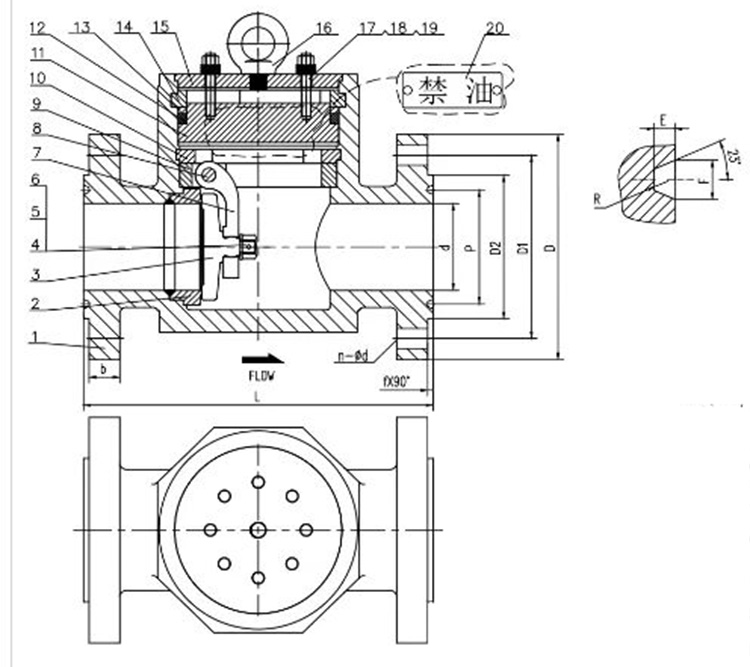

Lukisan teknikal menentukan injap 5 inci dengan diameter nominal 127 mm dan dimensi bersemuka 511 mm.

Keperluan teknikal yang dibekalkan juga menyatakan julat suhu yang berkenaan sebagai -29°C hingga 538°C.

Keperluan dimensi dan teknikal ini menyediakan rujukan untuk pemilihan kejuruteraan, pemasangan saluran paip dan pemeriksaan.

Mengenai Hanno Valve

Hanno Valve ialah jenama injap Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo mempunyai lebih daripada 25 tahun pengalaman pembuatan injap dan terletak di Kawasan Industri Injap Bihu di Lishui, Zhejiang, China. Syarikat ini mempunyai kawasan pengeluaran kira-kira 18,000㎡ dan lebih daripada 150 pekerja, termasuk lebih 32 juruteknik kanan.

Produk utama syarikat termasuk:

Injap Pintu

Injap Periksa

Injap Glob

Injap Stesen Kuasa

Hengnuo juga mengendalikan pengecorannya sendiri. Faundri menggunakan teknologi pasir prasalut untuk menghasilkan tuangan bagi operasi pembuatan injap syarikat.

Kapasiti Pembuatan Injap Hanno

item	Maklumat Syarikat
Pengalaman Industri	25+ Tahun
Kawasan Pengeluaran	18,000㎡
Pekerja	150+
Juruteknik Kanan	32+
Peralatan Profesional	40+
Produk Utama	Injap Gerbang, Injap Semak, Injap Glob, Injap Stesen Janakuasa
Faundri	Foundry dalaman
Teknologi Pemutus	Teknologi Pasir Prasalut
