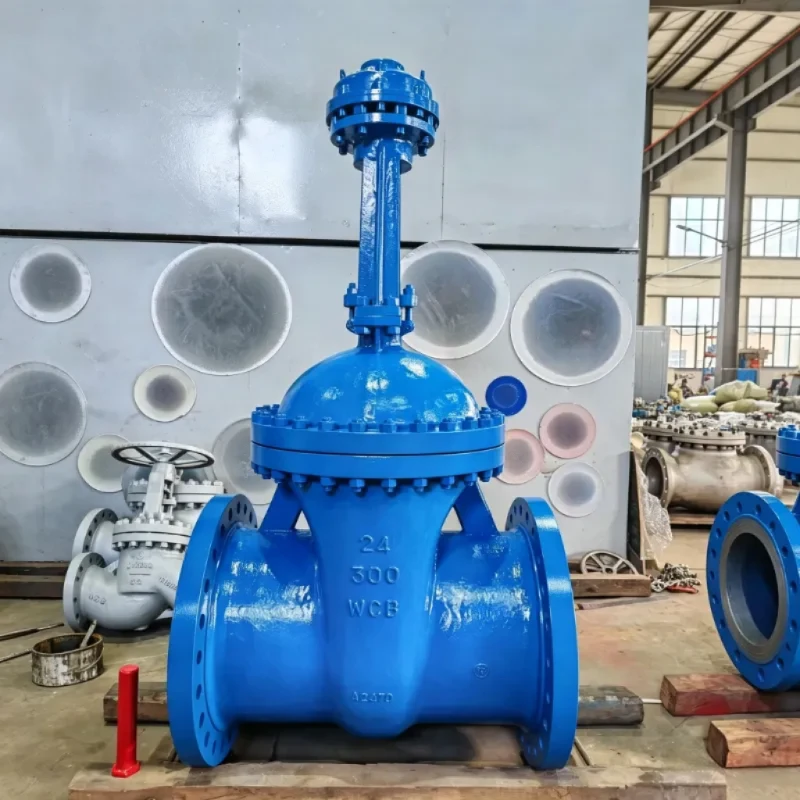

Injap Gerbang Kotak Gear

Ciri-ciri Produk

Operasi Manual Berbantukan Kotak Gear

Tujuan utama kotak gear adalah untuk mengurangkan usaha manual yang diperlukan untuk mengendalikan injap pintu besar. Daripada menggunakan daya roda tangan terus ke mekanisme pengendalian injap, kotak gear memberikan kelebihan mekanikal melalui transmisi gear.

Konfigurasi ini amat berguna apabila injap besar atau tork pengendalian terlalu tinggi untuk operasi roda tangan langsung yang praktikal.

Reka Bentuk Injap Gerbang Baji

Kotak gear digabungkan dengan injap pintu baji. Pagar bergerak untuk membuka atau menutup saluran paip, menyediakan fungsi pengasingan asas yang diharapkan daripada injap pintu.

Apabila injap terbuka sepenuhnya, pintu pagar diangkat keluar dari laluan aliran, membolehkan injap melaksanakan fungsi pengasingan lubang penuhnya.

Kelas Saiz Besar dan Tekanan Tinggi

Hanno Valve menyediakan injap pintu kotak gear dari DN150 hingga DN1400, dengan kelas tekanan tersedia sehingga Kelas 2500.

Julat ini membolehkan konfigurasi kotak gear dipertimbangkan untuk sistem saluran paip industri berdiameter besar di mana operasi manual diperlukan.

Bebibir Atas ISO 5210

Injap tersedia dengan bebibir atas ISO 5210 untuk potensi peningkatan penggerak masa hadapan.

Jika projek pada mulanya memerlukan operasi manual tetapi mungkin memerlukan operasi penggerak kemudian, antara muka penggerak boleh dipertimbangkan semasa peringkat pemilihan dan pembelian injap.

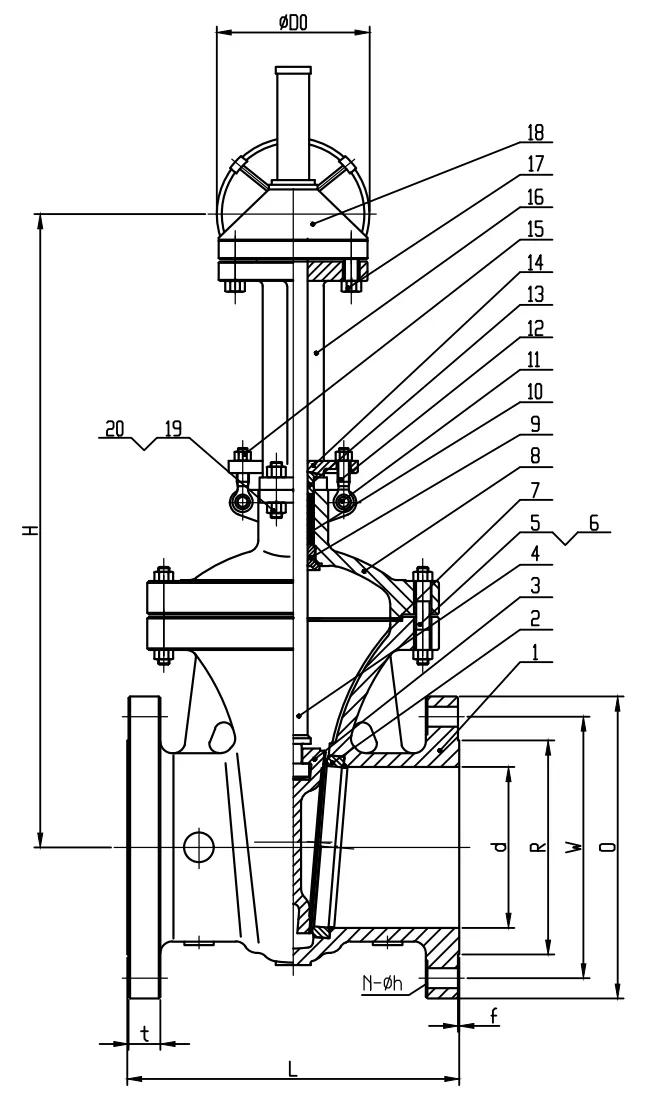

Spesifikasi Teknikal

Bahan, jenis sambungan, penarafan suhu tekanan dan butiran konfigurasi lain hendaklah disahkan mengikut spesifikasi injap khusus dan keperluan pembelian.

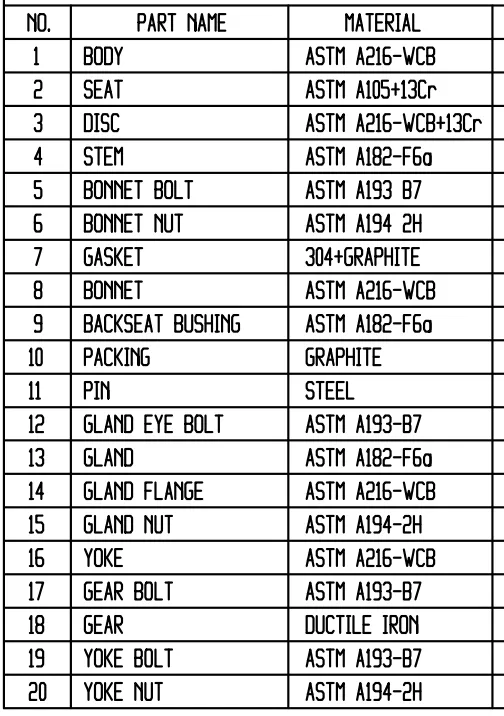

Bahagian & Bahan Utama

Senarai bahan berikut adalah berdasarkan spesifikasi produk yang tersedia untuk injap pintu kotak gear ini.

Konfigurasi bahan hendaklah diperiksa terhadap lukisan injap akhir, spesifikasi teknikal dan pesanan pembelian sebelum pengeluaran.

Aplikasi

Injap pintu kotak gear bertujuan untuk sistem saluran paip industri di mana pengasingan manual diperlukan dan tork pengendalian injap menjadikan operasi roda tangan terus tidak praktikal.

Saluran paip

Saluran paip berdiameter besar boleh memerlukan tork operasi yang lebih tinggi. Kotak gear memberikan kelebihan mekanikal untuk operasi injap manual dan oleh itu sesuai untuk aplikasi pengasingan saluran paip yang besar.

Kilang penapisan

Sistem paip penapisan menggunakan injap pengasingan merentasi proses dan talian utiliti yang berbeza. Konfigurasi kotak gear boleh dipilih untuk injap besar di mana operasi manual memerlukan kelebihan mekanikal tambahan.

Loji Kuasa

Paip loji kuasa boleh melibatkan saiz injap yang besar dan kelas tekanan yang lebih tinggi. Injap pintu kotak gear Hanno Valve tersedia sehingga Kelas 2500 untuk aplikasi yang memerlukan kelas tekanan yang sepadan.

Sistem Air

Saluran paip air yang besar mungkin menggunakan injap pengasingan berdiameter besar. Kotak gear boleh menjadikan operasi manual lebih mudah diurus apabila operasi roda tangan terus memerlukan tork operasi yang besar.

Standard & Kualiti

API 600

Injap direka mengikut keperluan API 600 yang digunakan untuk injap pintu keluli.

ASME B16.34

ASME B16.34 digunakan sebagai standard reka bentuk untuk injap.

API 598

Pemeriksaan injap dan ujian tekanan dijalankan mengikut API 598 seperti yang dinyatakan untuk produk.

Dokumen pemeriksaan yang tepat, keperluan ujian dan piawaian projek tambahan hendaklah disahkan mengikut spesifikasi teknikal pelanggan.

Mengenai Hanno Valve

Hanno Valve dikeluarkan oleh Zhejiang Hengnuo Valve Manufacturing Co., Ltd., terletak di Kawasan Industri Injap Bihu, Lishui, Zhejiang, China.

Hengnuo mempunyai lebih daripada 25 tahun pengalaman pembuatan injap. Syarikat ini mempunyai kawasan pengeluaran kira-kira 18,000 m² dan sekitar 150 pekerja, termasuk lebih daripada 32 juruteknik kanan.

Produk utama syarikat termasuk:

Hengnuo juga mempunyai pengecoran sendiri. Faundri menggunakan teknologi pasir prasalut untuk menghasilkan tuangan bagi pembuatan injap.

Persediaan pembuatan ini membolehkan syarikat mengekalkan keupayaan tuangan sendiri sebagai sebahagian daripada proses pengeluaran injap.

Cara Memilih Injap Gerbang Kotak Gear

1. Sahkan Saiz Injap

Mula-mula tentukan saiz nominal yang diperlukan.

Julat injap pintu kotak gear Hanno Valve yang disediakan untuk produk ini ialah DN150–DN1400.

2. Sahkan Kelas Tekanan

Kelas tekanan harus sepadan dengan keperluan sistem saluran paip dan spesifikasi projek.

Julat yang tersedia menjangkau sehingga Kelas 2500.

3. Pertimbangkan Kaedah Pengendalian

Jika injap besar atau operasi roda tangan terus memerlukan tork operasi yang berlebihan, konfigurasi kendalian kotak gear boleh dipertimbangkan.

4. Sahkan Piawaian yang Diperlukan

Untuk projek yang memerlukan piawaian injap khusus, sahkan sama ada API 600, ASME B16.34 dan API 598 boleh digunakan.

Keperluan projek tambahan juga perlu disahkan sebelum pengeluaran.

5. Pertimbangkan Penggerakan Masa Depan

Jika injap kemudian boleh dinaik taraf daripada operasi manual kepada operasi penggerak, sahkan keperluan bebibir atas ISO 5210 semasa peringkat pemilihan.

Perlukan Bantuan Dengan Pemilihan Injap?

Sila hubungi kami untuk mendapatkan bantuan pemilihan injap profesional. Pasukan kejuruteraan kami akan menawarkan bimbingan teknikal dan sebut harga mengikut parameter keadaan kerja anda.

Beritahu kami parameter injap anda

Injap Gerbang Kotak Gear lwn Injap Gerbang Roda Tangan Terus

Kelebihan utama konfigurasi kotak gear ialah kelebihan mekanikalnya semasa operasi manual. Ia tidak mengubah fungsi pengasingan asas injap pintu.

Soalan Lazim

1. Mengapa menggunakan kotak gear pada injap pintu? Kotak gear digunakan terutamanya apabila saiz injap, kelas tekanan atau tork operasi menjadikan operasi roda tangan terus tidak praktikal. Ia menggandakan tork input untuk memudahkan operasi manual.

2. Apakah saiz dan penilaian tekanan yang tersedia? Injap pintu kotak gear Hanno Valve tersedia dari DN150 hingga DN1400, dengan kelas tekanan sehingga Kelas 2500.

3. Apakah bahan yang digunakan untuk injap? Konfigurasi standard kami menggunakan ASTM A216-WCB untuk badan dan ASTM A182-F6a untuk batang (lihat senarai penuh di atas). Selain itu, kami boleh membekalkan bahan alternatif untuk perkhidmatan khusus, termasuk LCB/LCC untuk suhu rendah, WC6/C5 untuk suhu tinggi dan CF8/CF8M untuk aplikasi tahan kakisan.

4. Bolehkah injap dinaik taraf kepada operasi penggerak kemudian? ya. Injap disediakan dengan bebibir atas ISO 5210 sebagai standard, yang membolehkan peningkatan penggerak elektrik atau pneumatik pada masa hadapan jika keperluan projek berubah.

5. Apakah masa utama yang biasa? Untuk saiz standard dan konfigurasi bahan, masa utama pengeluaran kami ialah lebih kurang 30 hari. Untuk aloi khas atau pesanan segera, sila sahkan dengan pasukan jualan kami.

6. Piawaian reka bentuk yang manakah dipatuhi? Injap direka bentuk dan dihasilkan mengikut API 600, ASME B16.34, dan diuji mengikut API 598.

7. Apakah maklumat yang perlu saya berikan semasa meminta sebut harga? Untuk memberikan petikan yang tepat, sila nyatakan saiz yang diperlukan, kelas tekanan, media, suhu operasi dan sebarang keperluan bahan khas (cth., LCC, WC6, CF8M). Piawaian projek dan dokumentasi yang diperlukan (cth., Laporan Ujian Kilang, NDE) juga dihargai.
