Injap pintu suhu tinggi dengan pelesapan haba

Hanno Valve menghasilkan injap pintu suhu tinggi dengan pelesapan haba, minyak haba, gas serombong dan keadaan perkhidmatan industri yang lain. Direka bentuk dengan bonet yang dilanjutkan dan ciri pelesapan haba, injap membantu mengehadkan pemindahan haba ke kawasan pembungkusan dan pengedap batang semasa operasi. Hubungi Hanno Valve Factory untuk spesifikasi, dimensi dan butiran aplikasi.

Hantar Pertanyaan

Penerangan Produk

Injap pintu bersuhu tinggi Hanno Valve dengan pelesapan haba ialah injap pengasingan kejuruteraan khas yang direka untuk penutupan yang boleh dipercayai dalam sistem bendalir terma yang beroperasi pada suhu tinggi. Dengan menggabungkan bonet yang dilanjutkan dan struktur pelesapan haba bersepadu, injap ini berkesan mengurangkan pemindahan haba dari badan injap ke batang, pembungkusan dan penggerak. Ia digunakan secara meluas dalam aplikasi wap suhu tinggi, minyak terma dan gas serombong merentas industri penjanaan kuasa, petrokimia, penapisan dan tenaga.

Dikilangkan oleh Zhejiang Hengnuo Valve Manufacturing Co., Ltd. di bawah jenama Hanno Valve, siri ini mewakili lebih 25 tahun kepakaran pembuatan injap. Syarikat itu beroperasi dari kemudahan pengeluaran moden seluas 18,000 m² yang terletak di Kawasan Industri Injap Zhejiang Lishui Bihu, pangkalan pembuatan injap perindustrian China yang terkenal. Dengan tenaga kerja mahir seramai 150 pekerja, termasuk lebih daripada 32 jurutera teknikal kanan, Hanno Valve mengekalkan piawaian kualiti yang ketat sepanjang proses pengeluaran.

Ciri Reka Bentuk Utama

Struktur Pelesapan Haba

Tidak seperti injap pintu standard, model ini menampilkan sistem sink haba yang dibina khas yang direka untuk melindungi komponen pengedap kritikal daripada suhu yang melampau:

Bonet Dipanjangkan: Meningkatkan jarak antara badan injap panas dan kawasan pembungkusan yang lebih sejuk, dengan ketara menurunkan suhu pada kelenjar dan pengedap batang.

Struktur Bersirip atau Berusuk: Kawasan permukaan yang dilanjutkan meningkatkan perolakan semula jadi dan penyejukan sinaran, menghilangkan haba dengan berkesan sebelum ia mencapai batang atas dan ruang pembungkusan.

Ruang Sejuk Udara: Jurang udara atau bahagian bersirip bertindak sebagai penghalang haba, meminimumkan pemindahan haba konduktif dari badan ke bonet dan penggerak.

Sistem Pembungkusan Suhu Tinggi: Pembungkusan grafit bertetulang atau gentian seramik mengekalkan integriti pengedap pada suhu batang yang tinggi, memastikan prestasi jangka panjang yang boleh dipercayai.

Reka bentuk ini memastikan hayat pembungkusan yang dilanjutkan, mengurangkan kekerapan penyelenggaraan dan meningkatkan keselamatan pengendali.

Pemilihan Bahan

Untuk menahan rayapan suhu tinggi, pengoksidaan dan kitaran haba, bahan dipilih dengan teliti:

Badan & Bonet: A217 WC6/WC9/C5, A351 CF8C

Pintu & Tempat Duduk: Bermuka keras dengan Stellite atau aloi tahan haus yang serupa

Batang: A182 F6a, F304, F316 atau keluli tahan karat yang dikeraskan pemendakan

Pembungkusan: Grafit fleksibel dengan gelang anti penyemperitan

Spesifikasi Teknikal

Injap dihasilkan mengikut piawaian yang diiktiraf di peringkat antarabangsa:

Parameter	Spesifikasi
Reka bentuk & Pembuatan	API 600
Dimensi Bersemuka	ASME B16.10
Sambungan Bebibir	ASME B16.5‑2020
Ujian Tekanan	API 598
Tekanan Ujian Shell	154 BAR
Tekanan Ujian Tempat Duduk	113 BAR

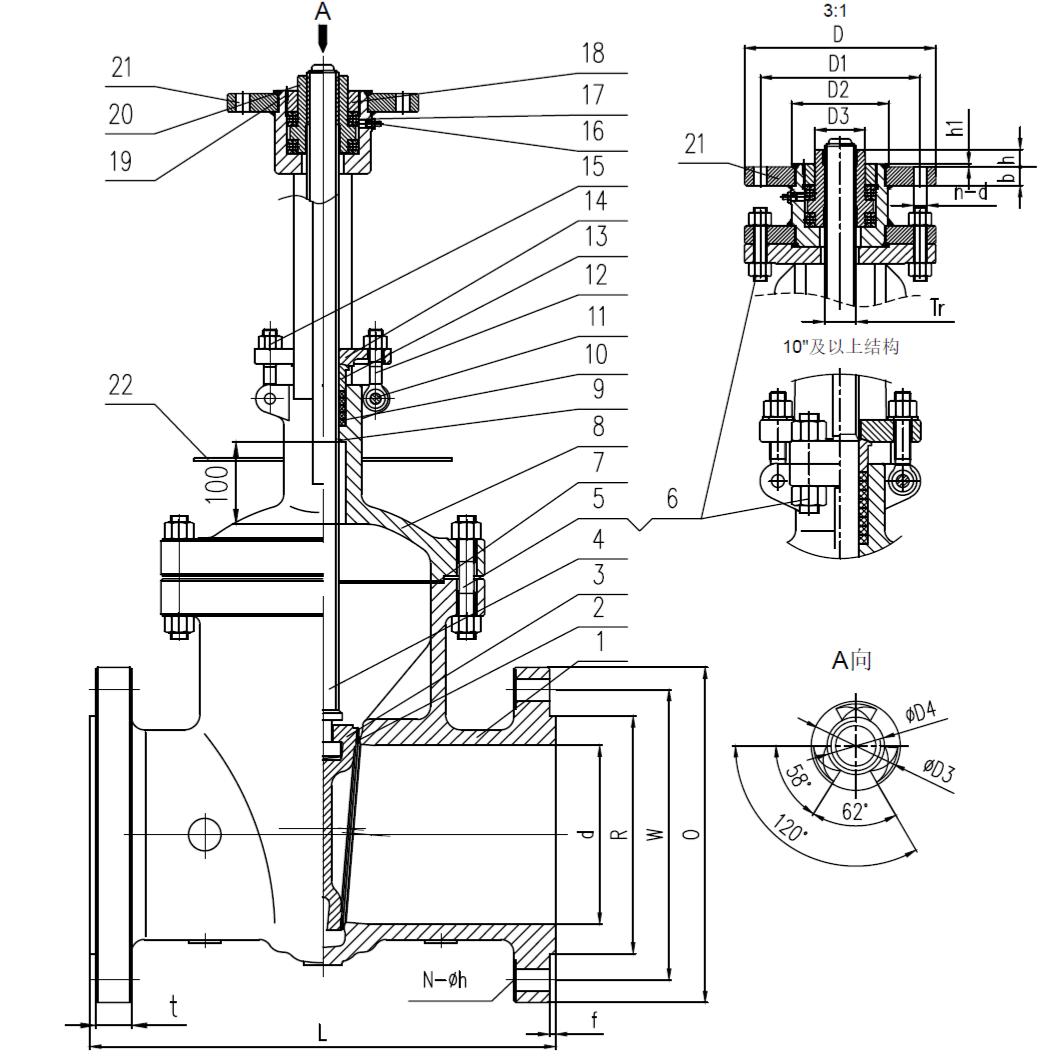

Data Dimensi (Kelas 600LB, Badan WC6, Bebibir RF)

Saiz	D	D1	D2	D3	D4	b	h	h1	n‑Ød	Penggerak
6"	185	160	125	58	42	24	12	4.5	4‑14	SYK(M)3601
10"	275	235	180	80	52	24	17	4.5	4‑22	SYK(M)5122

Dimensi dalam mm

Data Pengendalian (Contoh Aplikasi)

Tag No.	Saiz	L	W	R	t	f	N‑Øh	Tork (N·m)	Berpusing	Benang Batang
29XMV‑0103	6"	152.4	559	356	292.1	215.9	12‑29	380	22	Tr40×8‑LH
29XMV‑0101A, 29XMV‑0101B, 29XMV‑0102AM, 29XMV‑0102B, 29XMV‑0104	10"	247.7	787	508	431.8	323.8	16‑35	950	35	Tr50×8‑LH

Jaminan Kualiti dan Pensijilan

Komitmen Hanno Valve terhadap kualiti disahkan oleh portfolio pensijilan antarabangsa yang komprehensif:

Pensijilan Sistem Pengurusan Kualiti Antarabangsa ISO9001

Pensijilan Sistem Pengurusan Alam Sekitar ISO14001

Pensijilan Institut Petroleum Amerika API 600

Pensijilan Pematuhan Eropah CE

TC 010/032 Pensijilan Rusia

TS Lesen Pembuatan Peralatan Khas China

Syarikat itu mengendalikan faundrinya sendiri menggunakan teknologi tuangan pasir prasalut termaju, memastikan tuangan ketepatan berkualiti tinggi dengan ketepatan dimensi yang dipertingkatkan dan masa pendahuluan pengeluaran yang lebih singkat.

Dengan 40+ set peralatan pemprosesan dan ujian profesional, kadar lulus produk 100%, dan keupayaan faundri bebas, Hanno Valve menyampaikan injap berprestasi tinggi yang boleh dipercayai untuk aplikasi suhu tinggi yang kritikal di seluruh dunia.
