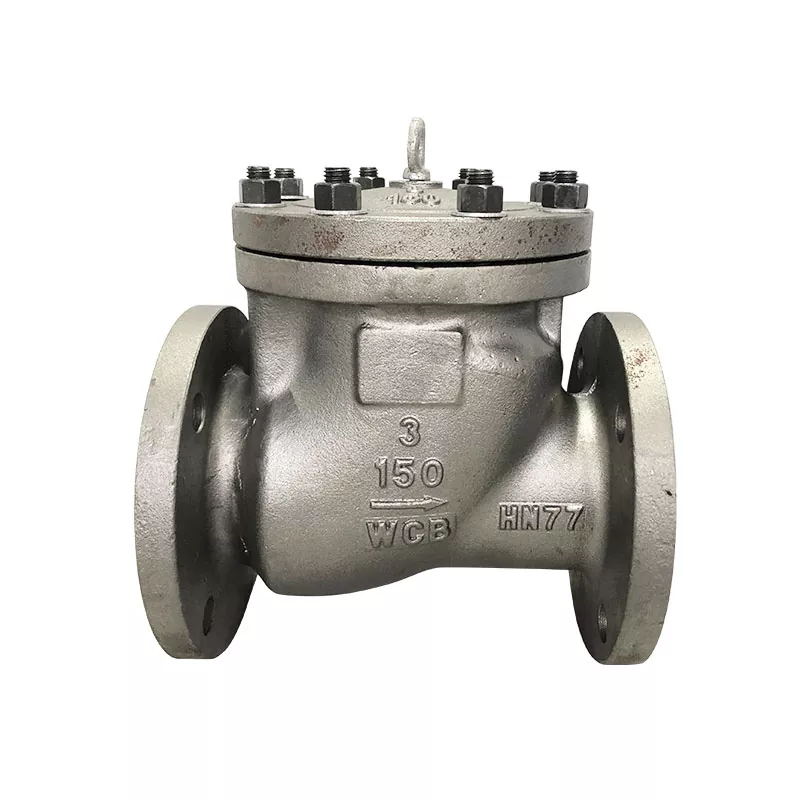

Injap Semak API: Panduan Praktikal untuk Pemilihan, Pemasangan dan Penyelenggaraan

Dalam sektor perindustrian seperti penapisan minyak, petrokimia dan pengangkutan saluran paip, injap sehala memainkan peranan penting dalam menghalang aliran balik sederhana dan melindungi peralatan kritikal seperti pam dan pemampat. Di antara pelbagai piawaian yang ada, sistem piawaian API (American Petroleum Institute) mewakili salah satu spesifikasi teknikal yang paling banyak diterima pakai di seluruh dunia. Artikel ini menyediakan panduan praktikal yang merangkumi intiInjap sehala APIpiawaian, kriteria pemilihan utama, amalan terbaik pemasangan dan keperluan ujian.

Piawaian Teras: API 594 lwn API 6D

Titik kekeliruan yang biasa ialah perbezaan antara API 594 dan API 6D. Mereka menangani senario aplikasi yang sama sekali berbeza.

API 594 merangkumi wafer dan injap sehala jenis lug yang digunakan dalam proses paip, terutamanya ditemui di kilang penapisan, loji kimia dan kemudahan luar pesisir bahagian atas. Ia terpakai kepada reka bentuk dwi-plat, plat tunggal dan cakera senget, dengan saiz antara NPS 2 hingga NPS 48 dan kelas tekanan dari Kelas 150 hingga 2500.

API 6D, sebaliknya, ialah standard untuk injap saluran paip yang digunakan dalam sistem penghantaran jarak jauh yang mengangkut minyak mentah, gas asli dan produk ditapis. Ia termasuk injap sehala jenis ayunan, jenis omboh dan dwi-plat, dengan saiz sehingga NPS 60 atau lebih besar, dan mengenakan keperluan ujian yang lebih ketat.

Nasihat Pemilihan: Jika projek anda melibatkan paip dalam loji dalam kilang penapisan atau kompleks kimia, rujuk API 594. Jika ia melibatkan stesen penyambung talian penghantaran, standard API 6D adalah wajib.

Wafer vs. Jenis Lug: Cara Memilih

Ini adalah salah satu keputusan yang paling kerap dalam pemilihan injap sehala API 594. Kedua-dua jenis berkongsi mekanisme dalaman yang sama; perbezaannya hanya terletak pada konfigurasi badan dan kaedah pemasangan.

Titik Keputusan Utama: Jika hujung paip mempunyai rancangan pengembangan masa hadapan, atau jika peralatan hiliran memerlukan penyelenggaraan tanpa penutupan sistem, jenis lug adalah satu-satunya pilihan yang berdaya maju. Untuk penghalaan rutin tanpa keperluan sedemikian, jenis wafer menawarkan ekonomi yang lebih baik.

Parameter Teknikal Kritikal untuk Pemilihan

Kelas Tekanan dan Bahan

Pilih kelas tekanan yang sesuai (Kelas 150/300/600, dsb.) berdasarkan tekanan operasi maksimum dan suhu sistem. Untuk bahan badan, A216 WCB (keluli karbon) ialah pilihan umum untuk perkhidmatan minyak dan gas, manakala A351 CF8M (keluli tahan karat) atau keluli tahan karat dupleks diperlukan untuk media menghakis.

Halaju Aliran dan Halaju Kritikal

Injap sehala memerlukan tenaga kinetik bendalir yang mencukupi untuk membuka cakera sepenuhnya. Jika halaju aliran jatuh di bawah halaju kritikal, cakera tidak boleh mencapai kedudukan terbuka sepenuhnya. Ia kemudiannya akan beroperasi dalam keadaan separa terbuka, yang membatalkan pengiraan penurunan tekanan dan boleh menyebabkan sembang cakera—ayunan pantas yang merosakkan tempat duduk.

Semasa pemilihan, sentiasa sahkan nilai Cv pengilang dan data halaju kritikal untuk memastikan cakera mencapai pembukaan penuh pada kadar aliran normal minimum.

Perlindungan Tukul Air

Apabila pam ditutup, lajur air yang kembali dalam saluran paip tiba-tiba dihentikan oleh injap sehala, menghasilkan gelombang kejutan tekanan yang dikenali sebagai tukul air. Injap sehala penutup cepat bantuan spring boleh mengurangkan kesan ini dengan berkesan dengan melengkapkan penutupan sebelum halaju aliran songsang berkembang sepenuhnya.

Amalan Terbaik Pemasangan

1. Arah Aliran: Anak panah yang ditanda pada badan injap mesti sejajar dengan arah aliran saluran paip.

2. Orientasi Pemasangan: Injap sehala dwi-plat API 594 biasanya disyorkan untuk pemasangan mendatar atau aliran menegak menegak. Pemasangan aliran ke bawah menegak harus dielakkan, kerana orientasi ini menambah berat cakera sendiri pada beban spring, mempercepatkan haus.

3. Injap Wafer: Gunakan gasket bebibir muka penuh semasa pemasangan dan ketatkan bolt mengikut jujukan tork dan nilai yang ditentukan oleh pengilang. Torkuing yang berlebihan boleh mengubah bentuk badan injap dan menyebabkan pengikatan cakera.

4. Sokongan Paip: Pasang penyokong paip bebas berhampiran injap untuk mengelakkan berat saluran paip daripada menanggung terus pada badan injap, yang boleh menyebabkan herotan.

Piawaian Pengujian Kilang (API 598)

Injap sehala API mesti menjalani pemeriksaan dan ujian tekanan setiap API 598 sebelum penghantaran. Tiga ujian utama ialah:

Kadar kebocoran yang boleh diterima berbeza mengikut penilaian. Injap sehala berduduk logam mengikut Kadar B, yang membenarkan kebocoran yang dibenarkan yang ditetapkan; injap duduk lembut memerlukan sifar kebocoran yang boleh dilihat.

Garis Panduan Penyelenggaraan

Penyelenggaraan rutin harus memberi tumpuan kepada bidang berikut:

• Pemeriksaan Berkala: Periksa badan injap untuk kakisan luaran dan sambungan bebibir untuk sebarang tanda kebocoran.

• Pemantauan Akustik: Semasa operasi, bunyi klik atau pukulan yang berterusan (berbunyi) menunjukkan halaju aliran tidak mencukupi atau kemungkinan masalah saiz.

• Pembuangan Serpihan: Sanga kimpalan, karat dan serpihan lain dalam talian boleh bersarang di kawasan tempat duduk, menyebabkan kebocoran dalaman. Pembongkaran dan pembersihan berkala mungkin diperlukan.

• Pemeriksaan Spring: Jika cakera mempamerkan penutupan tertangguh atau gagal ditutup sepenuhnya, keletihan spring mungkin telah berlaku dan penggantian disyorkan.

Pemilihan dan penggunaan yang betulInjap sehala APIberkisar pada lima perkara penting: memahami aplikasi anda (API 594 lwn. API 6D), memilih gaya pelekap yang betul (wafer lwn. lug), mengesahkan halaju aliran untuk memastikan pembukaan penuh, mematuhi protokol ujian yang ketat dan menjalankan penyelenggaraan yang kerap. Mengikuti pendekatan sistematik ini memastikan prestasi jangka panjang yang boleh dipercayai walaupun dalam keadaan industri yang paling mencabar.
