Proses Penempaan Percuma Inconel 600 Check Valve

Inconel 600 ialah aloi nikel-kromium yang terkenal dengan rintangan pengoksidaan suhu tinggi yang baik, rintangan kakisan dan sifat mekanikal yang stabil. Disebabkan oleh ciri-ciri ini, ia digunakan secara meluas dalam persekitaran industri yang menuntut seperti peralatan pemprosesan kimia, sistem rawatan haba, dan aplikasi paip suhu tinggi.

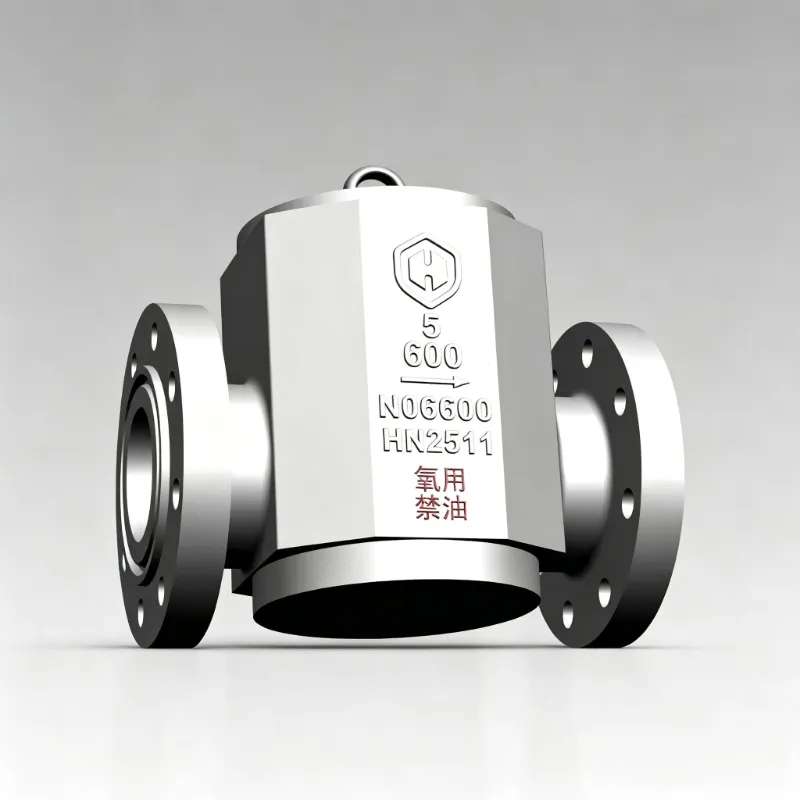

AnInjap sehala Inconel 600direka untuk menghalang aliran terbalik dalam sistem saluran paip dan mengekalkan arah aliran yang betul bagi medium. Untuk aplikasi yang melibatkan suhu tinggi atau persekitaran yang menghakis, badan injap memerlukan prestasi bahan yang boleh dipercayai dan integriti struktur. Penempaan percuma biasanya digunakan untuk pembuatan komponen injap aloi tinggi kerana ia boleh meningkatkan ketumpatan bahan dan mengoptimumkan struktur logam dalaman.

Ciri-ciri Bahan Inconel 600 untuk Penempaan Injap

Inconel 600 terutamanya terdiri daripada nikel, kromium dan besi. Kandungan nikel yang tinggi memberikan rintangan kakisan, manakala kromium meningkatkan rintangan pengoksidaan dalam keadaan suhu tinggi. Walau bagaimanapun, berbanding dengan keluli konvensional, aloi berasaskan nikel mempunyai ciri penempaan berbeza yang memerlukan kawalan proses yang teliti.

Rintangan Tinggi terhadap Ubah Bentuk

Inconel 600 mempunyai rintangan ubah bentuk yang agak tinggi semasa kerja panas. Kawalan suhu penempaan yang betul adalah perlu untuk mengurangkan beban penempaan dan memastikan ubah bentuk seragam di seluruh bahan.

Kekonduksian Terma Rendah

Oleh kerana aloi berasaskan nikel mempunyai kekonduksian terma yang lebih rendah berbanding dengan banyak bahan keluli, proses pemanasan memerlukan peningkatan suhu terkawal untuk mengurangkan tekanan terma yang disebabkan oleh pemanasan tidak sekata.

Keperluan untuk Penempaan Seragam

Sebagai komponen yang mengandungi tekanan, badan injap memerlukan kesinambungan struktur yang baik. Operasi penempaan percuma yang betul membantu memperhalusi struktur dalaman dan meningkatkan ketekalan keseluruhan bahagian palsu.

Proses Pengilangan Inconel 600 Check Valve dengan Penempaan Percuma

1. Pemeriksaan dan Penyediaan Bahan Mentah

Sebelum menempa, bahan mentah Inconel 600 diperiksa untuk mengesahkan gred bahan, komposisi kimia dan kualiti permukaan. Bahan yang layak kemudian dipotong mengikut dimensi penempaan yang diperlukan, meninggalkan elaun pemesinan yang mencukupi untuk proses seterusnya.

2. Proses Pemanasan

Sebelum penempaan percuma, bilet Inconel 600 dipanaskan di bawah keadaan terkawal untuk mencapai keplastikan yang sesuai untuk ubah bentuk. Proses pemanasan mesti memastikan suhu seragam di seluruh bahan sambil mengelakkan masa pegangan yang berlebihan pada suhu tinggi.

Pertimbangan penting semasa pemanasan termasuk:

• Kadar pemanasan terkawal untuk mengurangkan tekanan haba.
• Pengagihan suhu seragam di dalam bilet.
• Mengelakkan pertumbuhan bijirin yang berlebihan disebabkan oleh pemanasan berpanjangan.

3. Penempaan dan Pembentukan Bentuk Percuma

Proses penempaan percuma secara beransur-ansur membentuk bentuk asas badan injap sehala Inconel 600 melalui pelbagai operasi ubah bentuk. Tidak seperti penempaan die, penempaan percuma menggunakan alat penempaan umum dan memberikan fleksibiliti yang lebih besar untuk komponen besar atau tersuai.

Menjengkelkan

Mengganggu memampatkan bilet sepanjang arah paksinya, meningkatkan luas keratan rentas dan meningkatkan kekompakan bahan. Operasi ini membantu mengurangkan kelonggaran dalaman dan menambah baik struktur palsu.

Melukis Keluar

Lukisan keluar mengubah panjang dan bentuk keratan rentas bilet. Kawalan ubah bentuk yang betul membantu mencipta corak aliran logam berterusan di dalam badan injap palsu.

Penebuk dan Pengembangan Lubang

Untuk badan injap sehala dengan laluan aliran dalaman, operasi tebukan dan pengembangan lubang boleh digunakan untuk mencipta struktur dalaman asas sambil mengekalkan elaun pemesinan untuk pemprosesan akhir.

Pelarasan Penempaan Akhir

Selepas beberapa operasi penempaan, badan palsu dilaraskan untuk mencapai bentuk dan dimensi keseluruhan yang diperlukan sebelum pemesinan.

Rawatan Haba Selepas Penempaan

Selepas penempaan percuma, penempaan injap sehala Inconel 600 biasanya menjalani rawatan haba untuk meningkatkan kestabilan struktur dan melegakan tekanan sisa yang dijana semasa ubah bentuk.

Tujuan utama rawatan haba termasuk:

• Meningkatkan keseragaman struktur.
• Mengurangkan tekanan sisa daripada penempaan.
• Meningkatkan kestabilan semasa keadaan perkhidmatan.

Proses rawatan haba khusus bergantung pada keperluan produk, keadaan bahan, dan persekitaran aplikasi.

Proses Pemesinan Badan Injap Tempa

Selepas penempaan dan rawatan haba, badan injap Inconel 600 memerlukan pemesinan ketepatan untuk mencapai dimensi yang direka bentuk dan prestasi pengedap.

Operasi pemesinan biasa termasuk:

• Pemesinan luar badan injap.
• Pemesinan laluan aliran.
• Pengedap pemesinan permukaan.
• Pemesinan akhir sambungan.
• Pemprosesan dimensi akhir.

Memandangkan Inconel 600 dianggap sebagai aloi yang sukar untuk mesin, alat pemotong yang sesuai dan parameter pemesinan yang dioptimumkan diperlukan untuk mengekalkan kecekapan pemprosesan dan kualiti permukaan.

Pemeriksaan Kualiti Inconel 600 Forged Check Valve

Sebagai komponen injap galas tekanan, injap sehala Inconel 600 memerlukan pemeriksaan kualiti yang ketat sepanjang pembuatan.

Ujian Komposisi Kimia

Analisis kimia dilakukan untuk mengesahkan bahawa komposisi bahan memenuhi keperluan spesifikasi aloi Inconel 600.

Ujian Tidak Memusnahkan

Kaedah ujian tidak merosakkan biasa termasuk:

• Ujian Ultrasonik (UT)
• Ujian Penetrant Cecair (PT)

Pemeriksaan ini membantu mengenal pasti ketakselanjaran dalaman dan kecacatan permukaan.

Pemeriksaan Dimensi

Dimensi kritikal badan injap palsu diperiksa mengikut lukisan kejuruteraan untuk memastikan pemasangan dan operasi yang betul.

Ujian Tekanan

Injap sehala yang lengkap diuji tekanan untuk mengesahkan rintangan tekanan dan prestasi pengedap sebelum penghantaran.

Kelebihan Penempaan Percuma untuk Pembuatan Injap Semak Inconel 600

Penggunaan Bahan yang Diperbaiki

Penempaan percuma membolehkan bahan mendekati bentuk badan injap akhir, mengurangkan elaun pemesinan yang tidak perlu dan menambah baik penggunaan bahan.

Struktur Dalaman yang Lebih Baik

Ubah bentuk plastik semasa penempaan membantu meningkatkan kekompakan bahan dan menggalakkan struktur dalaman yang lebih berterusan.

Sesuai untuk Komponen Tersuai dan Besar

Kerana penempaan percuma tidak dihadkan oleh acuan tetap, ia memberikan fleksibiliti untuk mengeluarkan badan injap bersaiz khas dan komponen aloi tinggi.

Kesimpulan

Pengeluaran penempaan percuma injap sehala Inconel 600 melibatkan pelbagai proses terkawal, termasuk pemeriksaan bahan mentah, pemanasan, penempaan, rawatan haba, pemesinan dan ujian akhir. Setiap peringkat mempengaruhi kualiti dan kebolehpercayaan perkhidmatan injap siap.

Melalui kawalan proses penempaan yang betul, injap sehala Inconel 600 boleh menggunakan sepenuhnya kelebihan bahan aloi berasaskan nikel dan memberikan prestasi yang stabil untuk aplikasi industri yang bersuhu tinggi, menghakis dan menuntut.
