Mengapa Injap Gerbang Roda Tangan Masih Pilihan Yang Boleh Dipercayai untuk Pengasingan Saluran Paip Industri
Abstrak: Injap Gerbang Roda Tangankekal sebagai penyelesaian praktikal untuk pengasingan saluran paip kerana ia menggabungkan struktur mekanikal yang mudah, operasi manual, pengedap yang stabil dan fleksibiliti aplikasi yang luas.Hannomenyediakan penyelesaian injap tahan lama yang direka untuk sistem saluran paip perindustrian dan awam, dengan konfigurasi bahan dan keupayaan pembuatan yang sesuai dengan persekitaran perkhidmatan yang menuntut. Panduan ini menerangkan cara Injap Gerbang Roda Tangan berfungsi, kelebihan utamanya, keperluan pemasangan, amalan penyelenggaraan dan faktor yang harus dipertimbangkan oleh pembeli apabila memilih pembekal injap yang boleh dipercayai.
Jadual Kandungan
- Apakah Injap Gerbang Handwheel?
- Bagaimana Injap Gerbang Handwheel Berfungsi?
- Apakah Faedah Utama?
- Bahan Mana Yang Biasa Digunakan?
- Di manakah Injap Gerbang Handwheel Digunakan?
- Bagaimana Anda Harus Memilih Injap Yang Betul?
- Apakah Keperluan Pemasangan dan Penyelenggaraan?
- Bagaimanakah Injap Gerbang Handwheel Berbanding dengan Pilihan Lain?
- Soalan Lazim

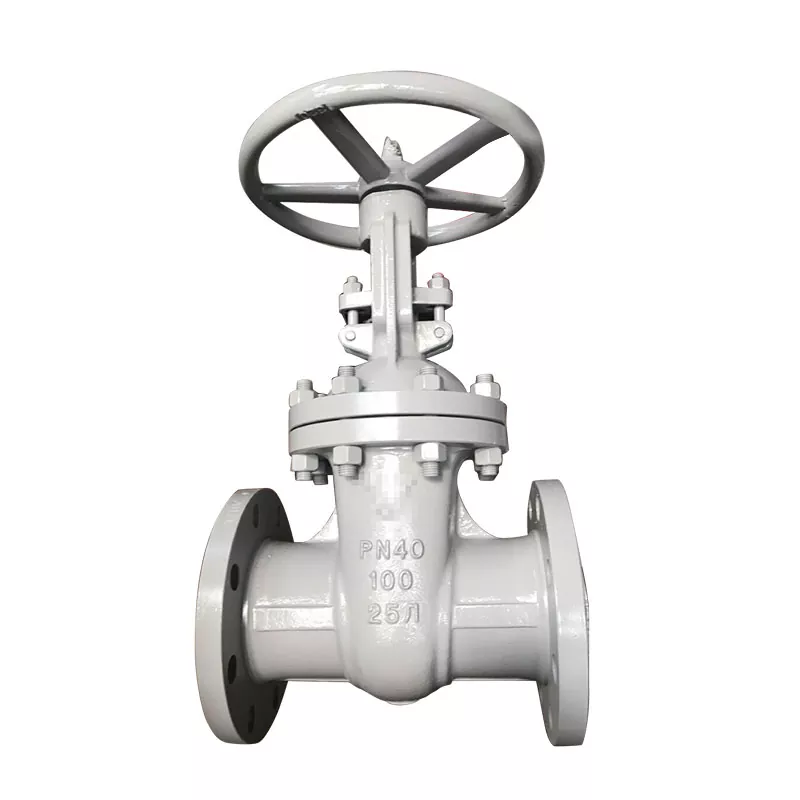

Apakah Injap Gerbang Handwheel?
Injap Gerbang Roda Tanganadalah injap pengasing yang dikendalikan secara manual yang menggunakan roda tangan berputar untuk menggerakkan batang injap dan menaikkan atau menurunkan pintu. Apabila pintu pagar diangkat dari tempat duduk, saluran paip dibuka dan medium boleh melalui. Apabila pintu pagar bergerak bersentuhan rapat dengan tempat duduk, laluan itu ditutup.
Tidak seperti injap kawalan yang direka untuk pelarasan aliran berterusan, injap pintu terutamanya bertujuan untuk perkhidmatan terbuka atau tertutup sepenuhnya. Prinsip operasi ini menjadikannya amat berguna apabila pengasingan saluran paip yang boleh dipercayai adalah lebih penting daripada keupayaan pendikit.
Menurut maklumat produk Hanno, Handwheel Gate Valvesnya menampilkan pembinaan yang agak mudah dan kaedah pengendalian manual, menjadikannya sesuai untuk pelbagai aplikasi industri dan awam.
Bagaimana Injap Gerbang Handwheel Berfungsi?
Prinsip operasi agak mudah. Memusingkan roda tangan menukarkan pergerakan berputar kepada pergerakan linear batang. Batang kemudian menggerakkan pintu secara menegak sehingga pintu mencapai kedudukan terbuka atau tertutup yang diperlukan.
- Putaran roda tangan:Operator memusingkan roda tangan secara manual.
- Pergerakan batang:Batangnya bergerak mengikut arah putaran.
- Pergerakan pintu:Gerbang bergerak ke atas atau ke bawah di dalam badan injap.
- Pengasingan aliran:Pintu berpisah daripada atau menyentuh tempat duduk injap.
- Kedudukan akhir:Injap kekal terbuka sepenuhnya atau tertutup sepenuhnya semasa perkhidmatan biasa.
Untuk operasi standard, Hanno menentukan putaran mengikut arah jam untuk menutup dan putaran lawan jam untuk membuka. Panduan produk syarikat juga menekankan bahawa injap pintu tidak boleh digunakan untuk pendikit.
Apakah Faedah Utama Injap Gerbang Handwheel?
Populariti Injap Gerbang Handwheel yang berterusan sebahagian besarnya dikaitkan dengan kesederhanaan mekanikal dan fungsi pengasingan yang boleh dipercayai. Untuk kemudahan di mana penggerak elektrik atau pneumatik tidak diperlukan, operasi manual juga boleh mengurangkan kerumitan sistem.
| Kelebihan | Mengapa Ia Penting | Faedah Pembeli Biasa |
|---|---|---|
| Pembinaan yang ringkas | Komponen operasi yang lebih rumit | Pemeriksaan dan penyelenggaraan yang mudah |
| Operasi manual | Tiada sumber kuasa luaran biasanya diperlukan | Berguna untuk sistem saluran paip terpencil atau sandaran |
| Pengasingan lubang penuh | Gate bergerak jauh dari laluan aliran apabila terbuka sepenuhnya | Sesuai untuk aplikasi penutup saluran paip |
| Pengedap yang stabil | Pintu pagar dan tempat duduk mencipta antara muka tutup | Menyokong pengasingan yang boleh dipercayai apabila dipilih dengan betul |
| Kebolehgunaan meluas | Tersedia dalam bahan dan konfigurasi yang berbeza | Boleh disesuaikan dengan pelbagai persekitaran industri |
Hanno menerangkan Injap Gerbang Handwheelnya sebagai menawarkan struktur ringkas, kawalan manual, prestasi pengedap yang stabil dan kesesuaian untuk pelbagai aplikasi.
Bahan Mana Yang Biasa Digunakan?
Pemilihan bahan mempunyai pengaruh langsung pada ketahanan injap, prestasi pengedap, rintangan kakisan, dan kesesuaian untuk media dan keadaan operasi yang berbeza. Oleh itu, pembeli harus menilai spesifikasi bahan yang lengkap dan bukannya memilih injap berdasarkan saiz nominal sahaja.
Sebagai contoh, konfigurasi Handwheel Gate Valve yang diterbitkan oleh Hanno menyenaraikan badan 25L, permukaan tempat duduk 13Cr, batang 2Cr13, gasket grafit 304 tambah, pembungkusan grafit yang diperluas, galas GCr15, nat batang loyang dan roda tangan QT400.
| Komponen | Bahan Contoh | Peranan Fungsional |
|---|---|---|
| Badan | 25L | Struktur yang mengandungi tekanan utama |
| Permukaan Tempat Duduk | 13Cr | Menyokong pengedap pada antara muka tempat duduk pintu pagar |
| Batang | 2Cr13 | Memindahkan pergerakan roda tangan ke pintu pagar |
| Gasket | 304 + Grafit | Membantu mengekalkan pengedap bonet |
| Pembungkusan | Grafit Berkembang | Menyokong pengedap batang |
| Roda tangan | QT400 | Menyediakan antara muka operasi manual |
Untuk perolehan sebenar, spesifikasi bahan akhir hendaklah sentiasa disahkan terhadap tekanan, suhu, sederhana, keadaan kakisan, piawaian yang berkenaan dan lukisan injap yang diluluskan.
Di manakah Injap Gerbang Handwheel Digunakan?
Kerana ia adalah peranti pengasingan, Injap Gerbang Handwheel boleh digabungkan ke dalam banyak sistem saluran paip di mana pengendali memerlukan kaedah mudah untuk menghentikan atau memulihkan aliran.
- Petroleum dan penapisan:Pengasingan saluran paip dan penutupan sistem proses.
- Pemprosesan kimia:Pengasingan talian proses dan utiliti yang serasi.
- Penjanaan kuasa:Menyokong pengasingan dalam sistem air, wap dan utiliti.
- Air dan air sisa:Pengasingan talian utama dan peralatan.
- Pembuatan industri:Pengasingan manual saluran paip proses.
- Sistem awam am:Aplikasi di mana penutupan saluran paip manual adalah mencukupi.
Rangkaian injap pintu yang lebih luas Hanno diletakkan untuk industri termasuk petroleum, kimia, farmaseutikal, baja, penjanaan kuasa, air dan air sisa, marin, metalurgi dan aplikasi tenaga.
Bagaimana Anda Harus Memilih Injap Yang Betul?
Memilih Injap Gerbang Handwheel harus bermula dengan keadaan operasi dan bukannya harga sahaja. Injap yang bersesuaian secara teknikal boleh meningkatkan kebolehpercayaan perkhidmatan dan mengurangkan risiko penyelenggaraan sepanjang hayat operasi peralatan.
- Tentukan saiz nominal:Padankan saiz injap dengan saluran paip dan keperluan sambungan.
- Sahkan penilaian tekanan:Pilih kelas tekanan yang sesuai untuk keadaan operasi maksimum sistem.
- Nilaikan suhu:Pertimbangkan kedua-dua suhu operasi biasa dan maksimum/minimum.
- Kenal pasti medium:Semak keserasian dengan air, minyak, gas, bahan kimia, wap atau media lain.
- Pilih badan dan bahan trim:Pertimbangkan kakisan, hakisan, suhu dan keperluan mekanikal.
- Sahkan jenis sambungan:Sahkan sama ada sambungan bebibir, dikimpal punggung, berulir atau sambungan lain diperlukan.
- Periksa tork operasi:Injap besar atau tekanan pembezaan tinggi mungkin memerlukan kotak gear dan bukannya operasi manual langsung.
- Sahkan piawaian yang berkenaan:Semak spesifikasi projek dan reka bentuk, ujian dan piawaian pensijilan yang diperlukan.
Perkara terakhir ini amat penting untuk perolehan industri. Hanno juga mengeluarkan injap pintu kendalian kotak gear untuk injap yang lebih besar di mana operasi roda tangan terus mungkin memerlukan usaha manual yang berlebihan. Julat injap pintu kotak gear yang diterbitkan meliputi DN150–DN1400 dan kelas tekanan sehingga Kelas 2500.
Apakah Keperluan Pemasangan dan Penyelenggaraan?
Pemasangan yang betul adalah penting untuk mengekalkan prestasi pengedap dan mengurangkan masalah pengendalian yang tidak perlu. Sebelum pemasangan, ruang injap dan permukaan pengedap hendaklah dibersihkan untuk menghilangkan kotoran, pasir dan bahan cemar lain.
Senarai Semak Pemasangan
- Sahkan model injap dan dimensi sambungan.
- Sahkan orientasi pemasangan yang diperlukan.
- Bersihkan permukaan pengedap sebelum dipasang.
- Ketatkan bolt sambungan sama rata.
- Periksa mampatan pembungkusan tanpa menghalang pergerakan batang yang lancar.
- Tinggalkan kelegaan yang mencukupi untuk pengendalian dan penyelenggaraan roda tangan.
- Ikut arahan pengilang untuk injap yang dilengkapi dengan mekanisme penghantaran.
Hanno secara khusus mengesyorkan mengelakkan perlanggaran atau pengendalian roda tangan yang tidak betul dan mengekalkan ruang yang mencukupi untuk operasi. Untuk injap yang kerap dikendalikan, panduannya mengesyorkan pelinciran sekurang-kurangnya sekali sebulan.
Pemeriksaan tetap juga harus tertumpu pada keadaan pembungkusan, pergerakan batang, kebocoran, integriti roda tangan, sambungan bebibir, dan rintangan operasi yang luar biasa. Jika daya yang berlebihan diperlukan, pengendali harus menyiasat punca dan bukannya menggunakan bar sambungan atau alat sementara yang lain.
Bagaimanakah Injap Gerbang Handwheel Berbanding dengan Pilihan Lain?
Jenis injap terbaik bergantung pada fungsi yang dimaksudkan. Injap Gerbang Roda Tangan amat sesuai apabila keperluan utama adalah pengasingan manual yang boleh dipercayai dan bukannya peraturan aliran berterusan.
| Jenis Injap | Fungsi Utama | Kaedah Operasi Biasa | Paling Sesuai Untuk |
|---|---|---|---|
| Injap Gerbang Roda Tangan | Pengasingan | Roda tangan manual | Perkhidmatan saluran paip terbuka/tutup sepenuhnya |
| Injap Glob | Kawalan aliran dan pengasingan | Manual atau digerakkan | Aplikasi yang memerlukan peraturan aliran |
| Injap Periksa | Elakkan aliran terbalik | Automatik | Pencegahan aliran balik |
| Injap Gerbang Kotak Gear | Pengasingan | Roda tangan dengan kotak gear | Injap yang lebih besar memerlukan kelebihan mekanikal |
Oleh itu, injap pintu tidak boleh dipilih hanya kerana ia murah atau biasa. Persoalan kritikal ialah sama ada prinsip operasi injap sepadan dengan fungsi saluran paip sebenar.
Soalan Lazim Mengenai Injap Gerbang Handwheel
1. Apakah Injap Gerbang Handwheel digunakan terutamanya?
Ia digunakan terutamanya untuk membuka atau menutup sepenuhnya aliran saluran paip. Ia biasanya tidak bertujuan untuk pendikitan atau peraturan aliran berterusan.
2. Bolehkah Handwheel Gate Valve dikendalikan tanpa elektrik?
ya. Konfigurasi kendalian roda tangan standard menggunakan operasi mekanikal manual dan oleh itu biasanya tidak memerlukan sumber kuasa elektrik luaran.
3. Cara manakah anda memusingkan roda tangan untuk menutup injap pintu?
Untuk konfigurasi Hanno, putaran mengikut arah jam menutup injap dan putaran lawan jam membukanya. Sentiasa sahkan arahan pengendalian yang dibekalkan dengan injap khusus.
4. Bolehkah injap pintu digunakan untuk pendikit?
Tidak. Injap pintu biasanya direka untuk perkhidmatan terbuka atau tertutup sepenuhnya. Menggunakannya untuk pendikit boleh menyumbang kepada keadaan aliran yang tidak diingini dan kehausan pramatang.
5. Berapa kerapkah injap pintu roda tangan yang kerap dikendalikan harus dilincirkan?
Hanno mengesyorkan pelinciran sekurang-kurangnya sekali sebulan untuk injap yang kerap dibuka dan ditutup, manakala selang penyelenggaraan sebenar juga harus mencerminkan keadaan perkhidmatan dan arahan penyelenggaraan pengeluar.
6. Bilakah saya harus memilih injap pintu kendalian kotak gear?
Konfigurasi kotak gear boleh dipertimbangkan apabila saiz injap, tekanan pembezaan, atau tork operasi menjadikan operasi roda tangan terus tidak praktikal. Hanno secara khusus meletakkan injap pintu kotak gear untuk aplikasi yang memerlukan kelebihan mekanikal tambahan.
Kesimpulan: Adakah Injap Gerbang Handwheel Pilihan Pintar untuk Pengasingan Saluran Paip?
Untuk sistem saluran paip yang memerlukan penutupan yang boleh dipercayai dan bukannya peraturan aliran berterusan, Handwheel Gate Injap kekal sebagai pilihan yang praktikal dan serba boleh. Struktur mekanikalnya yang mudah, operasi manual, antara muka pengedap yang stabil, dan konfigurasi bahan yang boleh disesuaikan menjadikannya sesuai untuk banyak aplikasi perindustrian dan awam. Memilih saiz, penilaian tekanan, bahan, sambungan dan konfigurasi operasi yang betul adalah penting untuk prestasi jangka panjang. Jika anda mendapatkan Injap Gerbang Handwheel yang boleh dipercayai daripada pengilang China atau memerlukan bantuan memadankan injap dengan keperluan saluran paip anda,hubungi kamidi Hanno untuk spesifikasi produk, panduan teknikal dan sebut harga yang disesuaikan dengan projek anda.
